皖南电机售后服务案列二:YX3电机能效问题

文章出处:责任编辑:查看手机网址
扫一扫!皖南电机售后服务案列二:YX3电机能效问题扫一扫!
人气:-发表时间:2015-11-07 08:49【

皖南电机售后服务案例中心二:某用户反映新版YX3高效电机样本中的效率值比老版YX3样本中效率值有大幅下降,新版YX3效率值和YP2的相当,客户对照样本后认为:高效率电机和普通的YP2电机相比,效率值提高的并不多。

案例解析:第一:YP2系列符合GB 18613-2006《中小型三相异步电动机能效限定值》的三级效率(2006版老标准三级效率),效率水平相当于IEC60034-30的标准效率IE1,该标准现已经废止,禁止使用,此系列电机效率采用间接损耗分析法(E法),杂散损耗按输入功率的0.5%固定值计算。

第二:老版YX3符合GB 18613-2006《中小型三相异步电动机能效限定值》的二级效率(2006版老标准二级效率),效率相当于IEC60034-30的高效率IE2,效率采用间接损耗分析法(E法),杂散损耗同样按0.5%固定值计算。

第三:新版YX3和YE2效率符合GB 18613-2012《中小型三相异步电动机能效限定值》的三级效率(2012版新标准三级能效),效率相当于IEC60034-30的高效率IE2,效率采用测量输入-输出功率的损耗(B法),杂散损耗按实测值计算。

从以上分析看出,此问题是因为国家不同时期的制造标准中测试效率的方法有所改变,2006版效率标准采用E法来测量确定效率,2012版国家标准效率采用B法(实测杂散损耗来)确定电机效率,根据经验,实测杂散损耗(B法)要比推算杂散损耗0.5%(E法)大,所以制定新版GB18613-2012时,为了保持效率水平相当,效率的标准数值比老版有不同程度的下降,以下举例说明:

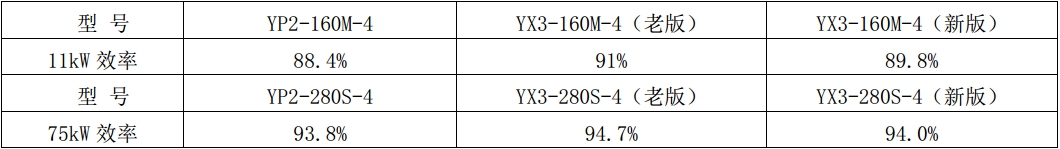

案例中心2图

从试验数据分析,采用B法实测的杂散损耗为1.8%,采用E法推算固定值为0.5%,两种测试方法效率值相差1.3%,那么11kw如果用新版2012版试验方法实测效率值,YX3老版为91.0%-1.3%=89.7%,YP2为88.4%-1.3%=87.1%。

二:从标准数值上看,虽然YX3(新版)和YP2的效率标准数值接近,但实测效率YX3比YP2效率高2.7%(89.8%-87.1%)。

三:目前市场上有有些样本中效率值还采用2006版的效率标准值,属于已经废止的标准,不符合新版国家标准GB 18613-2012《中小型三相异步电动机能效限定值》。
